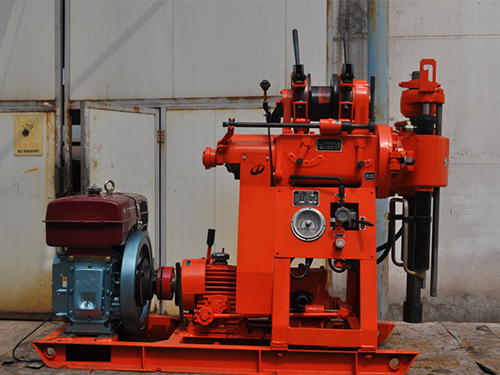

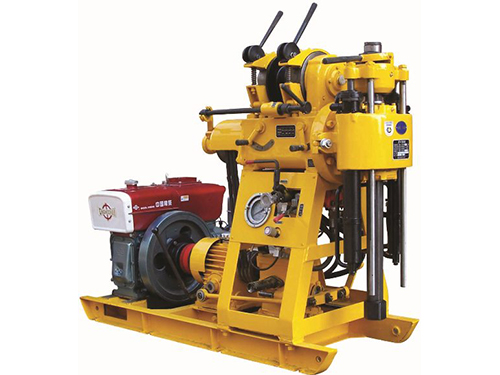

XY-1

Описание

Буровая установка для керна XY-1 предназначена для применения в общих исследованиях и исследованиях, геофизических исследованиях, дорожных и строительных изысканиях, взрывах и других буровых работах.

Параметры буровой установки для керна XY-1

содержание	параметр	содержание	параметр
Дрель		Буровой насос
Глубина сверления	100m	Модель	Поршневой насос горизонтального поршневого действия одностороннего действия
Диаметр исходной скважины.	110мм	Водоизмещение Макс.
Диаметр конечной дыры.	75мм	Оснащен дизельным двигателем	95L / мин
Диаметр бурильной штанги	42мм	Оснащен двигателем	77L / мин
Диапазон углов	90º ~ 75º	Допустимое рабочее давление Макс.	1.2MPa
Размеры (Д × Ш × В)	1640 × 1030 × 1440 (мм)	Постоянное рабочее давление	0.7MPa
Шарнирная головка		Диаметр всасывающей трубы	32мм
Скорость шпинделя (3 скорости)	142, 285, 570 (об / мин)	Диаметр разгрузочного трубопровода	25мм
Ход шпинделя	450мм	Масляный насос
Макс. Скорость вращения шпинделя.	15 кН	Модель	ЕКЗ-12/125
Макс. Грузоподъемность шпинделя	25kN	Номинальное давление	12.5MPa
Скорость смещения вертикального шпинделя на холостом ходу	3 м / мин	водоизмещение	8ml / г
Подъем бурового оборудования		Номинальная скорость	800 ~ 2500р / мин
Максимум. Грузоподъемность (1 скорость, одиночный канат)	10KN	Мощность (дизельный двигатель или двигатель)
Объем кабеля (количество) подъемного барабана	27м	Модель (дизельный двигатель)	ZS1100
Диаметр проволочной вставки.	9.3mm	Номинальная мощность	10.3kW
Скорость мотовила	55, 110, 220 (об / мин)	Номинальная скорость	2000r / мин
Reel Dia.	145мм	Модель (двигатель)	Y132M-4
Тормозной диам.	230мм	Номинальная мощность	7.5kW
тормоз	50мм

Особенности

1. С гидравлическим устройством автоматической подачи, повышенная эффективность бурения.
2. Зажимной механизм с верхними сферическими губками используется в качестве подставки для патрона. Стержень можно заменить без остановки.
3. С централизованными ручками оборудование для бурения керна легко в эксплуатации, безопасно и надежно.
4. Буровая установка, насос и дизельный двигатель установлены на общей раме основания, чтобы иметь компактную конструкцию и занимать небольшую площадь поля.
5. Легкий вес, высокая съёмность, удобство транспортировки и пригодность для операций в равнинных или горных районах.
