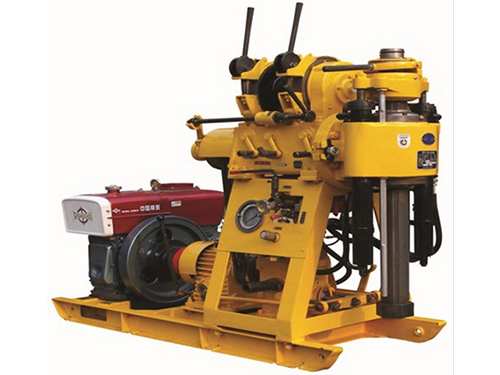

XY-1A

Описание

Станок для кернового бурения XY-1A представляет собой легкую буровую установку с высокой скоростью с гидравлической подачей. XY-1A (YJ), XY-1A-4 и XY-1A-4 (YJ) разработаны на основе XY-1A.

Параметры буровой установки керна XY-1A

содержание	параметр	содержание	параметр
Дрель		подъемный механизм
Глубина сверления	100, 180 м	Максимум. Грузоподъемность (одиночная веревка)	15 кН
Диаметр исходной скважины.	150мм	Подъемная скорость вращения	36, 76, 121 об / мин
Диаметр конечной дыры.	75, 46 мм	Линейная скорость подъемного барабана (2 уровня)	10, 20, 44, 88 м / мин
Диаметр бурильной штанги	42, 43 мм	Диаметр барабана.	140мм
Диапазон углов	90º ~ 75º	Диаметр проволочной вставки.	9.3mm
Размеры (Д × Ш × В)	1620 × 970 × 1560 (мм)	Возможность тросового каната	35м
Вес (без блока питания)	620kg	Тормозной диам.	252mm
Инсульт	350мм	Тормозной ремень	50мм
Поворотная головка сверлильного станка		Масляный насос
Скорость шпинделя (5 скоростей)	140, 295, 470, 790, 1010 (об / мин)	Модель	ЕКЗ-12/125
Ход шпинделя	450мм	Номинальное давление	12.5MPa
Макс. Скорость вращения шпинделя.	15 кН	водоизмещение	8ml / г
Макс. Грузоподъемность шпинделя	25kN	Номинальная скорость	800 ~ 2500р / мин
Скорость смещения вертикального шпинделя на холостом ходу	3 м / мин	Мощность (дизельный двигатель или двигатель)
Скорость смещения вниз вертикального шпинделя холостого хода	4м / мин	Модель (дизельный двигатель)	ZS1100
		Номинальная мощность	12.1kW
		Номинальная скорость	2200r / мин
		Модель (двигатель)	Y160M-4
		Номинальная мощность	11kW

Особенности

1. С гидравлическим устройством подачи, повышенная эффективность бурения, снижение рабочей силы.
2. Рота оснащена верхним шаровым механизмом захвата челюсти и шестиугольным Келли, который может быть заменен без остановки, высокой эффективности, безопасности и надежности.
3. Установлен нижний манометр с отверстием, показывающий давление, чтобы контролировать состояние внутри отверстия.
4.Компактная конструкция, небольшой объем, легкий вес, высокая съёмность, легкая транспортировка и подходит для операций в равнинных или горных районах.
