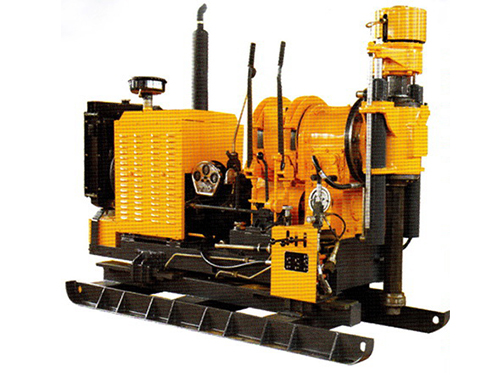

XY-2B

Описание

Буровая установка для керна XY-2B - это вертикальная буровая установка, которая может быть оснащена дизельным двигателем или электродвигателем. Установка в основном используется для твердых месторождений алмазного бурения, карбидного бурения, бурения инженерно-геологических изысканий и бурения свайных скважин.

Параметры буровой установки для керна XY-2B

содержание		параметр	содержание	параметр
Дрель			подъемный механизм
Глубина сверления		Φ76мм 300м	Скорость нарастания	0,64, 1,33, 2,44 (м / с)
		Φ219мм 150м	Максимум. Грузоподъемность	25kN
		Φ500мм 50м	Диаметр проволочной вставки.	15мм
Диаметр бурильной штанги		50, 60 мм	Диаметр барабана.	200мм
Диапазон углов		90º ~ 70º	Диаметр тормозного диска	350мм
Размеры (Д × Ш × В)		2500 × 1100 × 1700 (мм)	Тормозной диск	74мм
вес	С дизельным двигателем	1550kg	Масляный насос
	С электродвигателем	1450kg	Модель	CB-25
Поворотная головка бурового оборудования			Расчетное смещение	40L / мин
Положительная скорость шпинделя		70, 146, 179, 267, 370, 450, 677, 1145 (об / мин)	Номинальное давление	8MPa
Скорость заднего хода шпинделя		62, 157 (об / мин)	Мощность (дизельный двигатель или электродвигатель)
Ход подачи шпинделя		550мм	Модель (дизельный двигатель)	N485Q
Макс. Грузоподъемность шпинделя		68KN	Номинальная мощность	24.6kW
Емкость подачи шпинделя		46KN	Номинальная скорость	1800R / мин
Максимум. Рабочий крутящий момент		2550Nm	Модель (электродвигатель)	Y180L-4
Устройство для перемещения, если колонковая буровая установка			Номинальная мощность	22kW
Инсульт		420мм	Номинальная скорость	1450R / мин

Особенности бурового оборудования

1. Компактная механическая конструкция трансмиссии, легкий вертикальный шпиндель для большого диаметра сквозного отверстия с шестигранным Келли, обеспечивающий передачу крутящего момента.
2. Более высокая скорость вращения и рациональный объем, адаптируемый для бурения с алмазным сверлом небольшого диаметра или сверлом с твердосплавным сверлом большого диаметра и другим сверлением с инженерным отверстием.
3. Во время процесса гидравлического управления подачей можно регулировать как давление, так и скорость подачи, чтобы соответствовать требованиям разного пласта.
