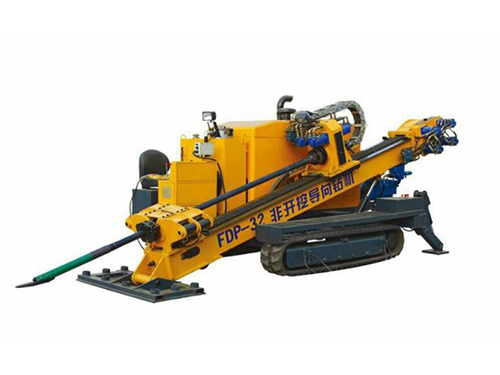

FDP-32

Descrição

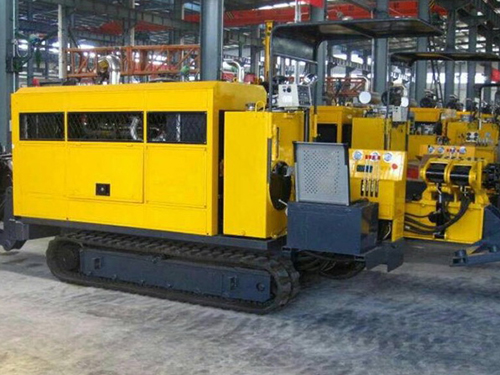

O equipamento de perfuração de FDP-32 HDD é uma máquina de perfuração direcional hidráulica cheia self-propelled com as correias da esteira rolante de borracha, a estrutura avançada e compata, a eficiência elevada ea baixa temperature.
do óleo Todos os componentes hidráulicos principais são selecionados e adotados dos produtos famosos-tipo como o equipamento auxiliar. Com o mastro móvel, o equipamento de perfuração direcional trenchless é garantido para perfurar dentro do espaço cheio do ângulo, mantendo a boa estabilidade com structure.
gracioso

Parâmetros da máquina de perfuração direcional horizontal

Equipamento de perfuração HDD FDP-32
Potência do Motor	Deutz 145kW (195HP)	Bomba de lama do equipamento de perfuração direcional sem valas FDP-32
Máx. Capacidade de empurrar	320KN (71936 lbf)	Especificação	BW-320
Máx. Capacidade de puxar	320KN (71936 lbf)	Máx. Descarga	320L / min (85US Gallons / min)
Torque nominal	13000 N · M (9581 lbf · ft)	Pressão máxima	10 MPa (1450 psi)
RPM de eixo oco	Baixa 0 ~ 48r / min	Sistema de Processo de Lodo do Equipamento de Perfuração Direccional Sem Trench FDP-32
	Alto 0 ~ 96r / min	Dados do motor	4kW (5.4HP) motor a gasolina
Curso de alimentação	3300 mm (130 polegadas)	Parâmetro da bomba	30 M
Diâmetro do Orifício de Guia	Ф130 mm (5,12 polegadas)	Capacidade de processamento de lama	6 M
Ângulo de perfuração	0 ° ~ 20 °	Tanque de lama	2M
Pressão do sistema hidráulico	20 MPa (2901 psi)	Ferramentas de perfuração e sistema auxiliar de perfuração direcional sem valas FDP-32
Velocidade de viagem da plataforma de perfuração HDD	2 ~ 2,6 km / h (6560 ~ 8528 pés / h)	Especificação de Rod	Ф73 × 3000mm (Ф2.87 × 118 polegadas)
Estrutural	Integrado com lagartas de borracha e bomba de lama	Guia Bit	Ф130 mm (5,12 polegadas)
Dimensão (L × W × H)	5820 × 2250 × 2400 mm (229 × 89 × 94,5 polegadas)	Escareador	Ф325, Ф400, Ф500, Ф600, Ф720, Ф830 (Ф12.8, Ф15.7, Ф19.7, Ф23.6, Ф28.3, Ф32.7 polegadas)
Peso	8400 kg (18522 lb)
