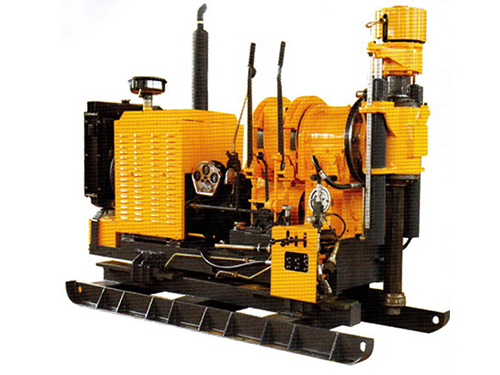

XY-2B

Descrição

A plataforma de perfuração de núcleo XY-2B é uma plataforma de perfuração vertical, que pode ser equipada com um motor diesel ou um motor elétrico. O equipamento é usado principalmente para depósitos sólidos de perfuração de diamante, perfuração de carboneto, engenharia de perfuração de exploração geológica e perfuração de pilhagem.

Parâmetros da plataforma de perfuração de núcleo XY-2B

Conteúdo		Parâmetro	Conteúdo	Parâmetro
Broca			Guindaste
Profundidade de perfuração		Φ76mm 300m	Aumento da velocidade	0,64, 1,33, 2,44 (m / s)
		Φ219mm 150m	Máx. Capacidade de elevação	25KN
		Φ500mm 50m	Diâmetro da corda.	15mm
Diâmetro da barra de broca.		50, 60mm	Drum Dia.	200mm
Ângulo de alcance		90º ~ 70º	Diâmetro da Roda de Freio.	350mm
Dimensões (L × W × H)		2500 × 1100 × 1700 (mm)	Brake Band	74mm
Peso	Com Motor Diesel	1550kg	Bomba de óleo
	Com Motor Elétrico	1450kg	Modelo	CB-25
Cabeça giratória de equipamento de broca de núcleo			Deslocamento nominal	40 L / min
Velocidade Positiva do Eixo		70, 146, 179, 267, 370, 450, 677, 1145 (r / min)	Pressão nominal	8MPa
Velocidade reversa do fuso		62, 157 (r / min)	Potência (motor diesel ou motor elétrico)
Curso de alimentação do eixo		550mm	Modelo (Motor Diesel)	N485Q
Capacidade de levantamento do fuso máx.		68KN	Potência nominal	24,6kW
Capacidade de Alimentação do Fuso		46KN	Velocidade nominal	1800r / min
Máx. Torque de trabalho		2550Nm	Modelo (Motor Elétrico)	Y180L-4
Dispositivo de viagem se Core Drilling Rig			Potência nominal	22kW
Acidente vascular encefálico		420mm	Velocidade nominal	1450r / min

Características do equipamento de broca principal

1. Estrutura de transmissão mecânica compacta, leve, eixo vertical para o diâmetro do furo grande com Kelly hexagonal, transmissão de torque assegurada.
2. Maior velocidade de rotação e alcance racional, adaptável para a perfuração com broca de diamante de pequeno diâmetro ou broca de diâmetro de diâmetro grande e outras perfurações de furos de engenharia.
3. Durante o processo de alimentação controlada hidraulicamente, tanto a pressão como a velocidade de alimentação podem ser reguladas para atender aos requisitos de diferentes perfurações de estratos.
