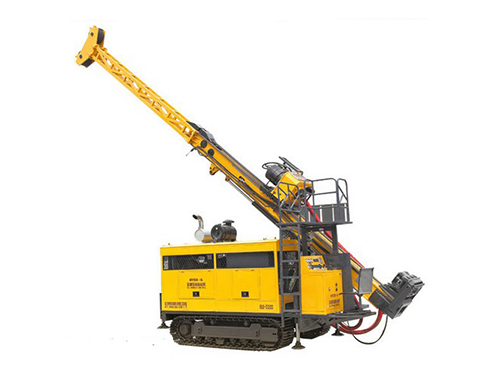

HYDX-6

Descrição

A plataforma de perfuração hidráulica cheia de HYDX-6 pode ser aplicada à perfuração inclinada e vertical. Estando equipado com diamante e perfuração de bit de liga de carboneto, pode ser usado nos campos de geologia, metalurgia, mineração de carvão, indústria de armas nucleares e medição de hidrologia. É um equipamento de broca de China proeminente para BQ, NQ, HQ, e perfuração de PQ.

Parâmetros do HYDX-6 Diamond Core Drilling Rig

Motor a gasóleo	Modelo	Cummins 6CTA8.3-C240 (Turbocharged e água refrigerada da carga)
	Deslocamento	8.3L
	Poder	178kW
	Rodar velocidade	2200rpm
Capacidade de perfuração	BQ	2000m
	NQ	1600m
	QG	1300m
	PQ	1000m
Capacidade da cabeça de poder da plataforma de perfuração hidráulica cheia	Motor de Rotação	Motor Hidráulico Duplo - Fabricante Variável e Reversível: SAUER-DANFOSS
	Rodar velocidade	0 ~ 1100rpm
	Índices	1 8.776: 1, 2º 2.716: 1
	Abridor de cabeça	Lado deslizante maneira com unidade hidráulica
	Chuck hidráulico (PQ)	Abertura hidráulica, Fixação por mola de disco, Normalmente C Tipo fechado Capacidade de retenção axial de 222 400 N
	Torque	6400N · m
	Furo do eixo	121mm
	Máxima força de tração	220KN
	Força máxima de alimentação	110KN
Pacote de bomba primária	Bomba hidráulica: Pistão axial Bomba triplex de deslocamento variável para acionamento de rotador, bomba de lama de guincho & amp; Nivelamento. Com sensor de carga.	Fabricante: DANFOSS 1ª Bomba: 200LPM a 31.5MPa 2ª Bomba: 120LPM a 28MPa 3ª Bomba: 102 LPM a 16MPa
Tanque hidráulico	Capacidade	420 L
A capacidade principal do enrolamento	Velocidade de elevação (fio simples)	38 ~ 70m / min
	Potência de elevação	120KN
	Diâmetro do cabo de aço	22mm
	Comprimento da corda	50m
Capacidade do mastro da grua da linha do fio	Força de elevação (fio único)	15 kN
	Diâmetro do fio de aço	6 mm
	Comprimento do fio de aço	2000 m
	Mastro	11 m
	Ângulo de ajuste do mastro	0 ° ~ 90 °
	Ângulo de perfuração	45 ° ~ 90 °
	Curso de alimentação	3800 mm
	Curso de Deslizamento	1500 mm
	Alimentação	22000kg
	Feed Thrust	11000 kg
	Puxador Rod	3m ou 6m
Bomba de limo de perfuração hidráulica completa	Tipo	Bomba de sucção Triplex Plunger
	Modelo	BW320
	Acidente vascular encefálico	110mm
	Volume de saída	320, 230, 165, 118 L / min
	Pressão de descarga	4,0, 5,0, 6,0, 8,0 MPa
Braçadeira de pé	Escopo de fixação	55,5-117,5 mm
De outros	Mover modo	Esteira de aço autopropulsada
	Medir (L × W × H)	6250 × 2220 × 2500 mm
