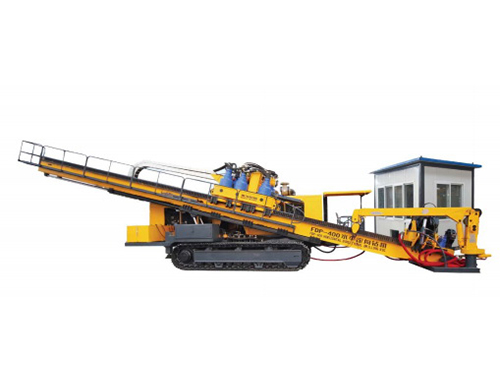

FDP-400

Descrição

A plataforma de perfuração FDP-400 tem poder forte, com dois motores para assegurar a segurança da construção, que é equipada com o grupo hidráulico da válvula, funções elétricas e manuais.

Parameters of FDP-400 Horizontal Directional Drilling Machine

Equipamento de perfuração principal
Alimentação Máxima / Alimentação		4000KN
Sistema de alimentação / alimentação		Pinhão e tipo de cremalheira, movendo-se com 6 engrenagens que dirigem com deslocamento de engrenagem de duas velocidades, passo menos que regula a velocidade Ⅰ deslocamento: 7.5m / min Ⅱ deslocamento: 32m / min
Rotação Condução		Transmissão de engrenagem, passo menos velocidade que regula Ⅰshift torque de fuso oco: 98000N · m @ 42r / min Ⅱshift torque de fuso oco: 49000N · m @ 84r / min
Motor
Fabricante		Weichai Power Co., Ltd
Valor nominal do motor		552kW
Estado Operacional		Thrust / Pull e rotação todos podem alcançar o índice de desempenho máximo mencionado acima
Cabine do Operador
Equipado com ar-condicionado
Padrão Ambiental e Serviço
Emissões de motores e ruído de acordo com a norma europeia II
Ângulo oblíquo da entrada do mastro
8 ° ~ 16 °
Grilhões
Suporte de braçadeira centração por ele, Shackles distância total em movimento
Clamper / Tong Break-out	Distância ajustável com precisão, estável e confiável break-out
Máximo torque de maquiagem	110000N · m
Torque de ruptura máximo	220000N · m (pode ser projetado de acordo com a exigência do cliente.)
Mastro
Comprimento do mastro 16,5 metros
Bomba de lama hidráulica
Controle hidráulico completo, passo de fluxo menos ajustável
Taxa de Fluxo	0 ~ 2200L / min
Pressão	0 ~ 10MPa
Chassis
Tipo de montagem Caterpillar
Ferramenta de perfuração da máquina de perfuração direcional horizontal
Perfuração Rod	5 ", 5 1/2"
Escareando a casca (tipo do corte)	Ф425, Ф530, Ф680, Ф760, Ф900, Ф1100, Ф1350mm
Dimensão e peso bruto
Dimensão (L × W × H)	17,17 × 3,25 x 3,45 m
Peso bruto	52000kg
Acessório de Perfuração

Características

1. A estrutura fechada de três garra assegura a confiabilidade do grilhão da tubulação de broca.
2. Apertando todas as atividades da dedução, você pode garantir que as juntas da tubulação de perfuração em qualquer posição da retirada.
3. Empurre e puxe a corrediça pelo atrito de deslizamento para a fricção da roda de rolamento, reduzindo a perda de potência.
4. Equipado com um guindaste, para facilitar a construção da tubulação de broca ea expansão do manuseio.
