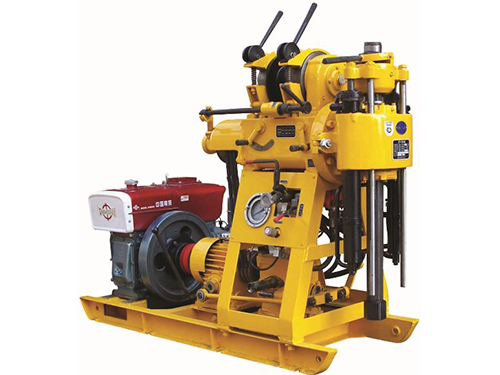

XY-1

Descrição

O equipamento de perfuração do núcleo XY-1 é adequado para as aplicações de exploração geral e investigação, prospecção geofísica, pesquisa de estradas e construção, buracos de explosão e outras operações de perfuração.

Parâmetros da plataforma de perfuração XY-1

Conteúdo	Parâmetro	Conteúdo	Parâmetro
Broca		Bomba de lama
Profundidade de perfuração	100m	Modelo	Bomba de pistão horizontal de pistão único de atuação
Diâmetro do furo inicial.	110mm	Deslocamento Máx.
Diâmetro do furo final.	75mm	Equipado com Motor Diesel	95L / min
Diâmetro da barra de broca.	42mm	Equipado com motor	77L / min
Ângulo de alcance	90º ~ 75º	Pressão de trabalho admissível Pressão máx.	1,2 MPa
Dimensões (L × W × H)	1640 × 1030 × 1440 (mm)	Pressão de Trabalho Contínua	0,7 MPa
Cabeça giratória		Diâmetro da tubulação de sucção.	32mm
Velocidade do fuso (3 velocidades)	142, 285, 570 (r / min)	Diâmetro da tubulação de descarga.	25mm
Curso do eixo	450mm	Bomba de óleo
Eixo Puxar para baixo máx.	15KN	Modelo	YBC-12/125
Capacidade de levantamento do fuso máx.	25KN	Pressão nominal	12,5 MPa
Velocidade de deslocamento para cima do eixo vertical de marcha lenta	3m / min	Deslocamento	8 ml / r
Grua de equipamento de perfuração de núcleo		Velocidade nominal	800 ~ 2500r / min
Máx. Capacidade de elevação (1-velocidade, corda única)	10KN	Potência (Motor Diesel ou Motor)
Volume do cabo (número) do tambor de elevação	27m	Modelo (Motor Diesel)	ZS1100
Diâmetro da corda.	9,3 mm	Potência nominal	10.3kW
Velocidade do carretel	55, 110, 220 (r / min)	Velocidade nominal	2000r / min
Reel Dia.	145mm	Modelo (Motor)	Y132M-4
Freio Dia.	230mm	Potência nominal	7,5 kW
Freio	50mm

Características

1. Com dispositivo de alimentação automático hidráulico, eficiência elevada da perfuração.
2. O mecanismo de retenção com maxilas esféricas superiores é usado como substituto para mandril. A haste pode ser substituída sem desligamento.
3. Com alças centralizadas, o equipamento de perfuração do núcleo é fácil operar-se, seguro e de confiança.
4. A plataforma de perfuração, a bomba e o motor diesel são instalados em uma estrutura de base comum a fim ter uma estrutura compata e ocupar a área pequena do campo.
5. Peso leve, alta desmontagem, transporte fácil e apropriado para as operações em planícies ou áreas de montanha.
