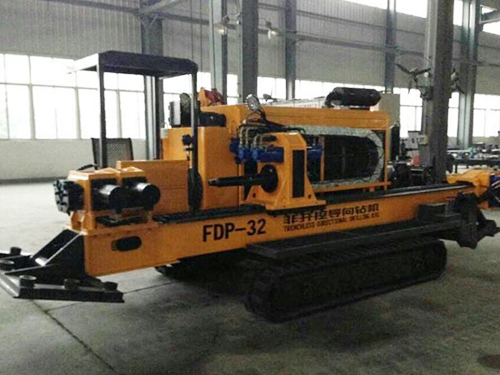

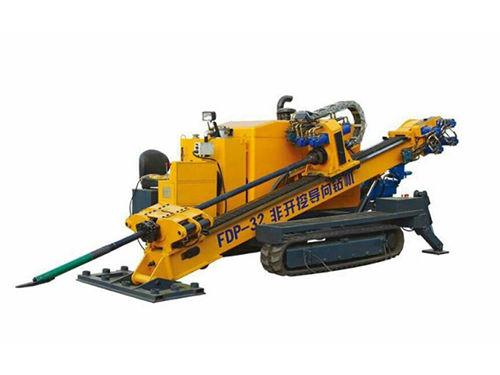

FDP-32

La description

La plate-forme de forage HDD FDP-32 est une foreuse hydraulique hydraulique entièrement automatique autopropulsée avec des bandes de chenilles en caoutchouc, une structure avancée et compacte, une efficacité élevée et une faible température d'huile.
Tous les principaux composants hydrauliques sont sélectionnés et adoptés à partir de produits de marques célèbres comme équipement auxiliaire. Avec le mât mobile, la plate-forme de forage directionnelle sans tranchée est garantie de forer dans le cadre de l'angle plein, en gardant une bonne stabilité avec une structure gracieuse.

Paramètres de la machine d'alésage directionnelle horizontale

FDP-32 HDD forage de forage
Puissance du moteur	Deutz 145kW (195HP)	Pompe à boue de forage directionnel sans tranchée FDP-32
Max. Capacité de poussée	320KN (71936 lbf)	spécification	BW-320
Max. Capacité de tirage	320KN (71936 lbf)	Max. Décharge	320L / min (85US gallons / min)
Couple assigné	13000 N · M (9581 lbf · ft)	Pression de pointe	10 MPa (1450 psi)
RPM de la broche creuse	Plus bas 0 ~ 48r / min	Système de traitement des barres de forage directionnel sans tranchée FDP-32
	Haut 0 ~ 96r / min	Données du moteur	Moteur à essence 4kW (5.4HP)
Traite d'alimentation	3300 mm (130 pouces)	Paramètre pompe	30 M
Diamètre du trou de guidage	Ф130 mm (5,12 pouces)	Capacité de traitement de la boue	6 M
Angle de forage	0 ° ~ 20 °	Réservoir de boue	2M
Pression du système hydraulique	20MPa (2901 psi)	Outils de forage et système auxiliaire de forage directionnel sans tranchée FDP-32
Vitesse de déplacement de la plate-forme de forage HDD	2 ~ 2,6 km / h (6560 ~ 8528 pieds / h)	Spécification de la tige	Ф73 × 3000mm (Ф2.87 × 118 inch)
De construction	Intégré avec un chariot en caoutchouc et une pompe à boue	Bit de guide	Ф130 mm (5,12 pouces)
Dimension (L × L × H)	5820 × 2250 × 2400 mm (229 x 89 x 94,5 pouces)	Fraise	Ф325, Ф400, Ф500, Ф600, Ф720, Ф830 (Ф12.8, Ф15.7, Ф19.7, Ф23.6, Ф28.3, Ф32.7 pouces)
Poids	8400 kg (18522 lb)
