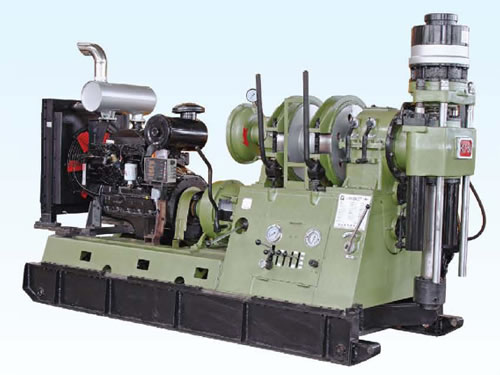

HXY-5A

HXY-5Aspindle carottage gréement est développé à partir HXY-5. Les avantages de cette machine de forage sont réservés et dans le même temps,de grands changements sont effectués sur la coiffe, boîte de vitesses, l'embrayage et le cadre. Leviers de guidage double-sont équipés de l'équipement de forage de noyau, le rapport de vitesse de la boîte de vitesses est redistribué,la course de la broche est augmentée from500mmto600mmand le dos etsuite AVC déplacement est augmentée from460mmto600mm.

Caractéristiques

1. La broche carottage gréement est apte àtravaux de génie de trou de forage incliné et vertical. Il est compactconstruction, rationnel dans arrangement global, modérée du poids, pratiquedans le montage et large de gamme de vitesse de rotation.
2. avec frein de l'eau, ce noyau foragel'équipement avec une force de levage de haute est pratique dans les freins de levage position basseapplication.

Paramètres de la broche de base Drilling Rig

Contenu		Paramètre	Contenu		Paramètre
Profondeur de forage		900 to1800m	Max. capacité de broche de levage		135kN
L'angle de rotation de la broche		0 à 360 °	Max. vigueur de la broche pression		100kN
Vitesse de rotation de Core Drill Équipement	Positif	96,170,244,356 359,591,850,1246 rpm	Dimensions  (L × l × H)	moteur électrique	3500 × 1,300 × 2,175 mm
	Négatif	85293 rpm		diesel	3700 × 1,300 × 2175mm
Max. couple de rotation de la broche		5500N-m	Diamètre fil d'acier		18.5mm
Broche Course		600m	Contenu du tambour d'enroulement		120m
I.D de broche		93mm	Max. la force de levage		60kN
Puissance de base broche de forage		Y250M 4-  électrique 55kw moteur / 1480rpm	Poids (sans unité de puissance)		3600 kg
		YC6108Gdiesel 85kW / 2000rpm
