HYDX-2

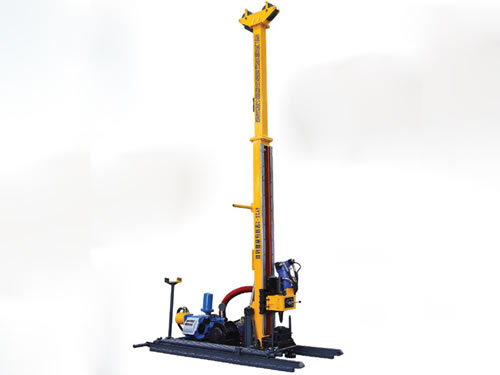

HYDX-2 forage de tête de puissance gréement est une sorte de plate-forme de lumière conçu pour géologiquel'exploration dans une région éloignée du mal à entrer. Zhedong géologiques Equipment Co., Ltd a été créée dans les années 1960,qui engage dans la transformation, la fabrication et la venteune vaste gamme de base des machines de forage. Sauf avec une expérience abondanteen hydraulique foreuse portable, il offreconseils pratiques et efficaces sur le noyau machine de forage pour les clients.

Usage

HYDX-2 forage de tête de puissance gréement est une sorte depont de lumière conçu pour l'exploration géologique en région éloignée difficile àentrer. Ce noyaumachine de forage est principalement approprié pour le diamantforage avec la technique fil ligne de carottage. L'hydraulique complèteportable appareil de forage se compose de l'unité de puissance diesel, système hydraulique,panneau de contrôle, le mât, treuil principal, filaires, tête de forage, système d'alimentation, pied pince,etc.

Paramètres de puissance chef Drilling Rig

Modèle		HYDX-2 hydraulique  Foreuse portable
Paramètre fondamental de la capacité de forage	Φ55.5mmDrill Rig BQ	350m
	Φ71mmDrill Rig NQ	230m
	Φ89mmDrill Rig HQ	120m
Puissance part1	Modèle	R2V870 moteur diesel refroidi à l'air × 5
	Puissance nominale du moteur unique / Vitesse	11kw / 2500R / min
Puissance Unit2	Modèle	Moteur diesel YC2108 × 2
	Puissance nominale du moteur unique / Vitesse	33KW / 2400R / min
Puissance Unit3	Modèle	Cummins moteur diesel 4BTA3.9-C100
	Puissance nominale du moteur unique / Vitesse	74kW / 2200r / min
Tête de forage	Max. couple broche	334 à 930N.m
	Max. vitesse de broche	0 à 999rpm
Système d'alimentation (alimentation avec hydraulique  cylindre)	Course d'alimentation	1700mm
	Capacité de levage	52kN
	Capacité d'alimentation	25 kN
Principal Hoist	Capacité de levage	18 kN (single-wire, tambour nu)
	Vitesse de levage	84m / min
	Corde Capacité	30m
	Diamètre fil d'acier	Φ12mm
Ligne de fil Winch	Capacité de levage	8.4kN (single-wire, tambour nu)
	Vitesse de levage	90 to240m / min
	Corde Capacité	500m
	Diamètre fil d'acier	Φ6mm
Pompe de boue de forage hydraulique Modèle Rig Portable		BW-100A
Dimensions hors tout L x H x W (mm)		3500 × 1500 × 1300 (mm)
Les dimensions des pièces démontées		≤100kg

Caractéristiques

1. Le chef de puissanceforage est complètement hydraulique entraînée pour toute sa carottage de surfacefonction.
2. La conception de style de fission rend la plate-forme enbonne capacité d'assimilation et disassemblability, facilitant le transport à la plupartdes zones inaccessibles.
3. Structure robuste ainsi que le contrôle exactesystème garantit un taux de pénétration élevé et une fiabilité exceptionnelle.
