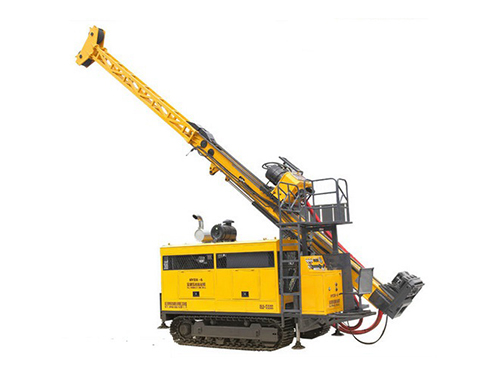

HYDX-6

La description

La plateforme de forage hydraulique complète HYDX-6 peut être appliquée à la forge oblique et verticale. Étant équipé de forage de diamant et de forage en alliage de carbure, il peut être utilisé dans les domaines de la géologie, de la métallurgie, de l'extraction du charbon, de l'industrie nucléaire et de la mesure de l'hydrologie. C'est un foret de forage en Chine remarquable pour le forage BQ, NQ, HQ et PQ.

Paramètres de la foret de diamant HYDX-6 Diamond Core

Moteur diesel	maquette	Cummins 6CTA8.3-C240 (Turbocharged et charge refroidi à l'eau)
	Déplacement	8.3L
	Puissance	178kW
	Rotation de la vitesse	2200 tr / min
Capacité de forage	BQ	2000m
	NQ	1600m
	HQ	1300m
	PQ	1000 m
Capacité de la tête de puissance de la plate-forme de forage hydraulique complète	Moteur de rotation	Double moteur hydraulique - Convertisseur variable et réversible: SAUER-DANFOSS
	Rotation de la vitesse	0 ~ 1100 tr / min
	Ratios	1er 8.776: 1, 2ème 2.716: 1
	Outil de tête	Garde latéralement avec entraînement hydraulique
	Chuck Hydraulique (PQ)	Ouverture hydraulique, serrage du ressort de disque, normalement C Type fermé Capacité de maintien axial de 222 400 N
	Couple	6400N · m
	Alésage de la broche	121 mm
	Force de traction maximale	220KN
	Force maximale d'alimentation	110KN
Ensemble pompe primaire	Pompe hydraulique: Piston axial Déplacement variable Pompe triplex pour conduite de rotator, pompe à boue de treuil et amp; Jacks de nivellement. Avec système de détection de charge.	Fabricant: DANFOSS 1ère pompe: 200LPM à 31.5MPa 2ème pompe: 120LPM à 28MPa 3ème pompe: 102 LPM à 16MPa
Réservoir hydraulique	Capacité	420 L
La capacité d'enroulement principale	Vitesse de levage (un seul fil)	38 ~ 70 m / min
	Puissance élevée	120KN
	Diamètre du câble	22mm
	Longueur de la corde	50 m
Capacité du mât de levage des câbles	Force de levage (fil unique)	15 kN
	Diamètre de fil d'acier	6 mm
	Longueur du fil d'acier	2000 m
	Mât	11 m
	Angle de réglage du mât	0 ° ~ 90 °
	Angle de forage	45 ° ~ 90 °
	Traite d'alimentation	3800 mm
	Stade de glissement	1500 mm
	Pull d'alimentation	22 000 kg
	Propulsion des aliments	11 000 kg
	Rod Pull	3 m ou 6 m
Pompe de sablage de forage hydraulique complet	Type	Pompe Réciproque Triplex Plunger
	maquette	BW320
	Accident vasculaire cérébral	110mm
	Volume de sortie	320, 230, 165, 118 L / min
	Décompresser	4.0, 5.0, 6.0, 8.0 MPa
Collier de pied	Portée de serrage	55,5-117,5 mm
Autre	Mode Déplacement	Chariot à moteur en acier auto-propulsé
	Mesurer (L × L × H)	6250 × 2220 × 2500mm
