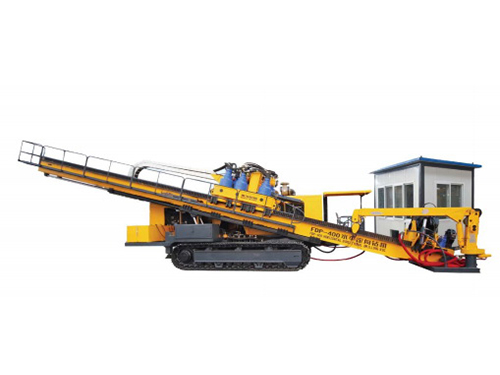

FDP-400

Descripción

La plataforma de perforación FDP-400 tiene energía fuerte, con dos motores para asegurar la seguridad de la construcción, que se equipa del grupo hidráulico de la válvula, funciones eléctricas y manuales.

Parámetros de la máquina de perforación horizontal direccional FDP-400

Equipo de perforación principal
Alimentación máxima de alimentación / alimentación		4000KN
Sistema de empuje de alimentación / alimentación		Tipo de piñón y cremallera, moviéndose con 6 marchas que conducen con el cambio de engranaje de dos velocidades, paso menos velocidad reguladora Ⅰ cambio: 7.5m / min Ⅱ cambio: 32m / min
Conducción de Rotación		Transmisión de engranajes, paso menos velocidad de regulación Ⅰshift par de husillo hueco: 98000N · m @ 42r / min Ⅱshift par motor de husillo hueco: 49000N · m @ 84r / min
Motor
Fabricante		Weichai Power Co., Ltd
Valor nominal del motor		552kW
Estado Operacional		Impulso / Tirar y rotación todos pueden alcanzar el índice de rendimiento máximo arriba mencionado
Cabina del operador
Equipado con aire acondicionado
Norma Ambiental y Servicio
Emisiones de motores y ruido que cumplen la norma europea II
Ángulo oblicuo de la entrada del mástil
8 ° ~ 16 °
Grilletes
Soporte de abrazadera centrado por él, Manguitos a distancia completa
Clamper / Tong Break-out	Distancia ajustable con un arranque preciso, estable y fiable
Torque máximo de maquillaje	110000N.m.
Par de rotura máxima	220000N · m (se puede diseñar según el requisito del cliente.)
Mástil
Longitud del mástil 16,5 metros
Bomba hidráulica de lodo
Conducción hidráulica completa, paso de flujo menos ajustable
Tasa de flujo	0 ~ 2200 L / min
Presión	0 ~ 10MPa
Chasis
Tipo de montaje Caterpillar
Herramienta de perforación de la máquina de perforación direccional horizontal
Varilla de perforación	5 ", 5 1/2"
Escariador (tipo de corte)	Ф425, Ф530, Ф680, Ф760, Ф900, Ф1100, Ф1350mm
Dimensión y peso bruto
Dimensión (L × W × H)	17,17 x 3,25 x 3,45 m
Peso bruto	52000kg
Accesorio de Drilling Rig

Caracteristicas

1. La estructura cerrada de tres garras asegura la confiabilidad del grillete del tubo de taladro.
2. Apretando todas las actividades de la deducción, puede asegurarse de que las juntas de la tubería de perforación en cualquier posición de la retirada.
3. Empuje y tire de la corredera por la fricción deslizante a la fricción de la rueda de balanceo, reduciendo la pérdida de potencia.
4. Equipado con una grúa, para facilitar la construcción de la tubería de perforación y la expansión de la manipulación.
