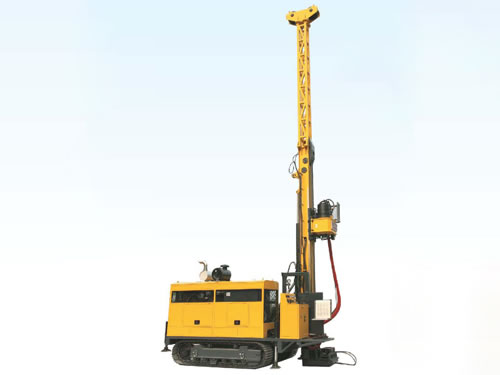

HYDX-5A

El equipo de perforación base hidráulica podía moversesí con orugas. El mástil se levanta y se baja con el cilindro del aceite y esplegable. Es fácil para el transporte y situado con soportes de tierra. Zhedong Geológico Equipment Co., Ltd. fue fundada en la década de 1960,que participa en el procesamiento, fabricación y ventauna amplia gama de equipos de perforación de núcleo. Excepto con abundante experienciaen hidráulica plataforma de perforación de núcleo, que ofrececonsejos prácticos y eficaces sobre las plataformas de perforación de la base de clientes.

Parámetros de Hidráulica Core Drill Equipo

Modelo		HYDX-5AHydraulic Core Drill Rig
Motor diesel	Modelo	Cummins  6CTA8.3-C195
	Poder	145kW
	Velocidad	1900rpm
Parámetro básico de la capacidad de perforación	BQ	1500m
	NQ	1300m
	HQ	1000m
	PQ	680m
Rotador Capacidad del equipo de perforación hidráulica Core	RPM	Dos turnos / Sin Escala 0-1145rpm
	Max. Torque	4650N.m
	Hold Diámetro	121   mm
	Max. Capacidad de elevación del husillo	150KN
	Max. Potencia Alimentación	75kN
Capacidad de elevación principal	Levantamiento de potencia (un solo cable)	77kN
	Diámetro del alambre de acero	18 mm
	Longitud de alambre de acero	60 m
Capacidad de alambre de acero de elevación	Levantamiento de potencia (un solo cable)	12kn (tambor desnudo)
	Diámetro del alambre de acero	6 mm
	Longitud de alambre de acero	1500 m
Mástil de Hidráulica  Equipo de perforación Core	Altura del mástil	12 m
	Mástil Ajuste de ángulo	0 a 90 °
	Perforación en ángulo	45 a 90 °
	Stroke Alimentación	3800   mm
	El deslizamiento Stroke	1100   mm
Otros	Peso	12500   kg
	Dimensiones (L x W x H)	6250 × 2220 × 2500 mm
	Transporte Camino	Crawler
Lodo Modelo Bomba		BW-250
Alcance de sujeción		55.5 to117.5 mm

Características

1. La bomba de serie hidráulica triple, lavalle principal y el motor están seleccionados y equipados con la famosa internacionalproductos de la marca.
2. La rotación del husillo es impulsado porde doble motor de circuito cerrado de bucle con alta eficiencia de operación y par motor grande.
3. El rotador se alimenta y conducido con unasistema de conectar el cilindro de husillo y el aceite con la cadena. El sistema tiene la función,Si el vástago de pistón del cilindro de aceite en movimiento es cierta distancia, el husillomover duplicaría la distancia.
4. El núcleo hidráulicoequipo de perforación podría moverse a sí mismo con el rastreador. El mástil se levanta y se bajacon cilindro de aceite y es plegable. Es fácil para el transporte y situadocon soportes de tierra.
5. Un control sensible carga se aplica parael sistema hidráulico de los equipos de perforación. Está equipado con un funcionamiento superiorplataforma y una plataforma operativa con un agujero para el cabezal de perforación.
6. Los equipos de perforación también están equipados conguía de centrado en su parte superior y guía en su parte inferior. Un hidráulicapinza se adoptó en la posición del agujero de perforación.
7. Hay tres tipos de generalestructura: autopropulsados ​​sobre orugas, los neumáticos y la plataforma.
