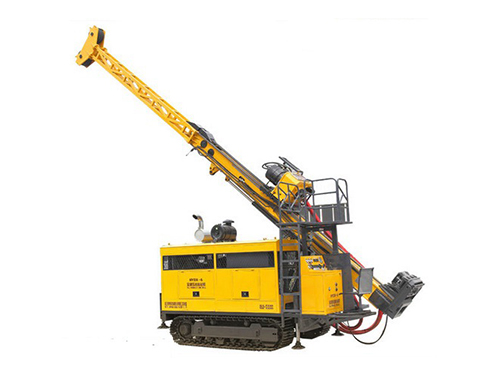

HYDX-6

Descripción

La plataforma de perforación hidráulica HYDX-6 completa se puede aplicar tanto a la perforación inclinada como vertical. Estando equipado con diamante y la perforación de perno de aleación de carburo, se puede utilizar en los campos de la geología, la metalurgia, la minería del carbón, la industria nuclear y la medición de la hidrología. Es una plataforma de perforación de China excepcional para BQ, NQ, HQ y perforación PQ.

Parámetros de HYDX-6 Diamond Core Drilling Rig

Motor diesel	Modelo	Cummins 6CTA8.3-C240 (Turboalimentado y refrigerado por agua de carga)
	Desplazamiento	8.3L
	Poder	178kW
	Rotación de la velocidad	2200 rpm
Capacidad de perforación	BQ	2000m
	NQ	1600m
	HQ	1300m
	PQ	1000 m
Capacidad de la cabeza de potencia de la plataforma de perforación hidráulica completa	Motor de rotación	Doble Motor Hidráulico -Variable y Reversible Fabricante: SAUER-DANFOSS
	Rotación de la velocidad	0 ~ 1100rpm
	Ratios	1ª 8.776: 1, 2ª 2.716: 1
	Abridor de cabeza	Maniobra deslizante lateral con accionamiento hidráulico
	Mandril hidráulico (PQ)	Abierto hidráulicamente, sujeción del resorte del disco, normalmente C Tipo cerrado Capacidad de retención axial de 222 400 N
	Esfuerzo de torsión	6400N · m
	Agujero del husillo	121 mm
	Máxima fuerza de tracción	220KN
	Fuerza máxima de alimentación	110KN
Paquete de bomba primaria	Bomba hidráulica: Pistón axial bomba de triplex de desplazamiento variable para la conducción de rotator, bomba de lodo del cabrestante & amp; Nivelación. Con sensor de carga.	Fabricante: DANFOSS 1ra bomba: 200LPM en 31.5MPa 2da bomba: 120LPM en 28MPa 3ro Bomba: 102 LPM en 16MPa
Tanque hidráulico	Capacidad	420 L
La capacidad de bobinado principal	Velocidad de elevación (cable simple)	38 ~ 70m / min
	Potencia de elevación	120KN
	Diámetro del cable	22mm
	Longitud de la cuerda	50 m
Capacidad del alambre del alambre de la línea del alambre	Fuerza de elevación (solo cable)	15 kN
	Diámetro del alambre de acero	6 mm
	Longitud del cable de acero	2000 m
	Mástil	11 m
	Ángulo de ajuste del mástil	0 ° ~ 90 °
	Ángulo de perforación	45 ° ~ 90 °
	Curso de alimentación	3800 mm
	Derrame cerebral	1500 mm
	Tira de alimentación	22000kg
	Empuje de alimentación	11000 kg
	Tirador	3m ó 6m
Bomba de limo de perforación hidráulica completa	Tipo	Bomba de desplazamiento Triplex Plunger
	Modelo	BW320
	Carrera	110 mm
	Volumen de salida	320, 230, 165, 118 L / min
	Presión de descarga	4,0, 5,0, 6,0, 8,0 MPa
Abrazadera de pie	Alcance de sujeción	55,5-117,5 mm
Otro	Modo de desplazamiento	Barredora de acero autopropulsada
	Medida (L × W × H)	6250 × 2220 × 2500 mm
