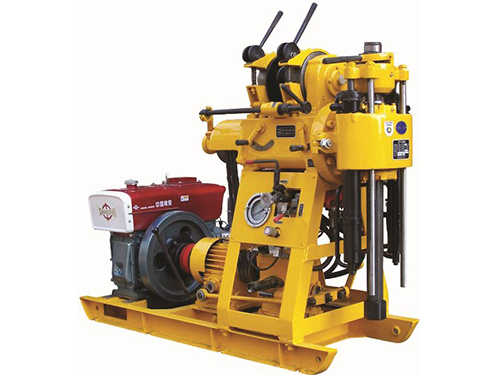

XY-1

Descripción

El taladro de perforación de núcleo XY-1 es adecuado para las aplicaciones de exploración general e investigación, prospección geofísica, inspección de carreteras y construcción, agujeros de explosión y otras operaciones de perforación.

Parámetros de la plataforma de perforación XY-1

Contenido	Parámetro	Contenido	Parámetro
Perforar		Bomba de lodo
Profundidad de perforación	100 m	Modelo	Bomba de pistón de un solo movimiento alternativo horizontal
Diámetro del orificio inicial.	110 mm	Desplazamiento Máx.
Diámetro final del hoyo.	75 mm	Equipado con motor diesel	95L / min
Diámetro de la barra de perforación.	42mm	Equipado con motor	77L / min
Rango de ángulo	90º ~ 75º	Presión de trabajo permitida Máx.	1.2MPa
Dimensiones (L × W × H)	1640 x 1030 x 1440 (mm)	Presión de trabajo continua	0,7 MPa
Cabeza giratoria		Diámetro de la tubería de succión.	32 mm
Velocidad del cabezal (3 velocidades)	142, 285, 570 (r / min)	Diámetro del tubo de descarga.	25 mm
Spindle Stroke	450 mm	Bomba de aceite
Husillo Desmontable máx.	15KN	Modelo	YBC-12/125
Capacidad de elevación del husillo máx.	25KN	Presión nominal	12,5 MPa
Velocidad de desplazamiento hacia arriba del huso vertical de ralentí	3 m / min	Desplazamiento	8 ml / r
Grúas de equipo de perforación de núcleo		Velocidad nominal	800 ~ 2500r / min
Max. Capacidad de elevación (1 velocidad, cuerda sencilla)	10KN	Potencia (motor diesel o motor)
Volumen del cable (número) del tambor de elevación	27 m	Modelo (motor diesel)	ZS1100
Diámetro de la cuerda de alambre	9,3 mm	Potencia nominal	10.3kW
Velocidad del carrete	55, 110, 220 (r / min)	Velocidad nominal	2000r / min
Reel Dia.	145 mm	Modelo (Motor)	Y132M - 4
Diámetro del freno.	230 mm	Potencia nominal	7,5 kW
Freno	50mm

Caracteristicas

1. Con el dispositivo de alimentación automático hidráulico, eficacia elevada de la perforación.
2. El mecanismo de sujeción con mordazas esféricas superiores se utiliza como sustituto del mandril. La varilla puede ser reemplazada sin parada.
3. Con asas centralizadas, el equipo de perforación de núcleo es fácil de operar, seguro y confiable.
4. La plataforma de perforación, la bomba y el motor diesel se instalan sobre un bastidor de base común para tener una estructura compacta y ocupar un área de campo pequeña.
5. Peso ligero, alta desmontaje, transporte fácil y conveniente para las operaciones en llanos o áreas de la montaña.
