XY-1A

Descripción

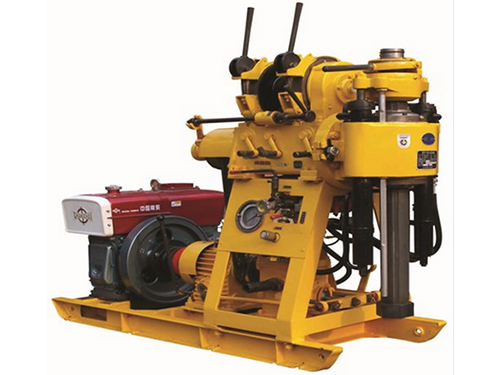

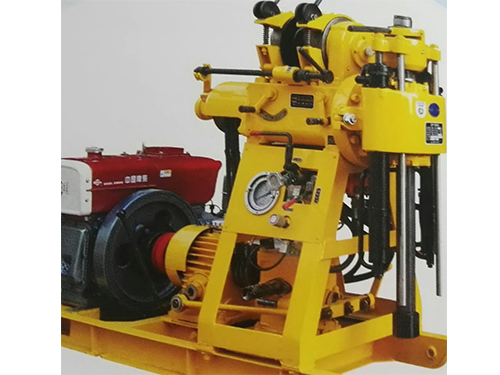

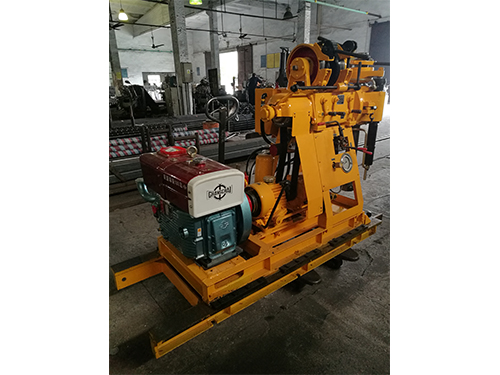

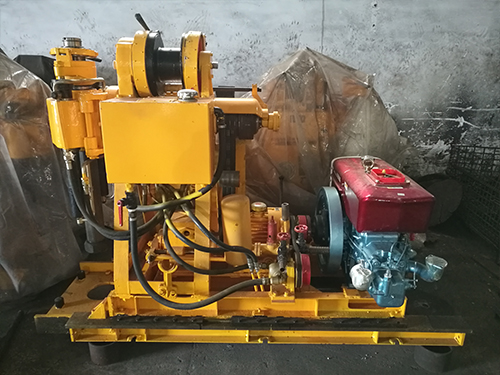

La máquina de taladro de la base de XY-1A es un taladro de taladro de la base ligero a alta velocidad con la alimentación hidráulica. XY - 1A (YJ), XY - 1A - 4 y XY - 1A - 4 (YJ) están diseñados sobre la base de XY - 1A.

Parámetros de la plataforma de perforación de núcleo XY-1A

Contenido	Parámetro	Contenido	Parámetro
Perforar		Izar
Profundidad de perforación	100, 180m	Max. Capacidad de elevación (cuerda sencilla)	15KN
Diámetro del orificio inicial.	150 mm	Velocidad de rotación de elevación	36, 76, 121r / min
Diámetro final del hoyo.	75, 46 mm	Hoisting Drum Linear Velocity (2 Niveles)	10, 20, 44, 88 m / min
Diámetro de la barra de perforación.	42, 43mm	Diámetro del tambor	140 mm
Rango de ángulo	90º ~ 75º	Diámetro de la cuerda de alambre	9,3 mm
Dimensiones (L × W × H)	1620 x 970 x 1560 (mm)	Capacidad del cable de alambre	35 m
Peso (sin unidad de potencia)	620kg	Diámetro del freno.	252 mm
Carrera	350 mm	Cinturón de freno	50mm
Cabeza giratoria de la máquina de perforación de núcleo		Bomba de aceite
Velocidad del husillo (5 velocidades)	140, 295, 470, 790, 1010 (r / min)	Modelo	YBC-12/125
Spindle Stroke	450 mm	Presión nominal	12,5 MPa
Husillo Desmontable máx.	15KN	Desplazamiento	8 ml / r
Capacidad de elevación del husillo máx.	25KN	Velocidad nominal	800 ~ 2500r / min
Velocidad de desplazamiento hacia arriba del huso vertical de ralentí	3 m / min	Potencia (motor diesel o motor)
Velocidad de desplazamiento hacia abajo del eje vertical de ralentí	4 m / min	Modelo (motor diesel)	ZS1100
		Potencia nominal	12.1kW
		Velocidad nominal	2200r / min
		Modelo (Motor)	Y160M-4
		Potencia nominal	11kW

Caracteristicas

Dispositivo de alimentación hidráulico 1.With, eficacia elevada de la perforación, fuerza de trabajo reducida.
El aparejo 2.The se equipa de un mecanismo superior que sostiene la mandíbula esférica y de Kelly hexagonal, que se puede substituir sin parada, eficacia alta, segura y confiable.
3.Un indicador de presión de fondo de orificio está montado indicando la presión con el fin de controlar el estado dentro del agujero.
Estructura 4.Compact, pequeño volumen, ligero, alto detachability, transporte fácil y conveniente para las operaciones en llanos o áreas de la montaña.
