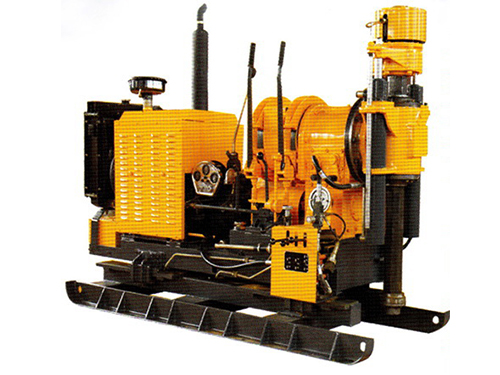

XY-2B

Descripción

La plataforma de perforación de núcleo XY-2B es una plataforma de perforación vertical, que puede equiparse con un motor diesel o un motor eléctrico. El aparejo se utiliza principalmente para los depósitos sólidos de la perforación de diamante, la perforación del carburo, la perforación de exploración geológica de la ingeniería y la perforación del agujero de la pila.

Parámetros de XY-2B Core Drilling Rig

Contenido		Parámetro	Contenido	Parámetro
Perforar			Izar
Profundidad de perforación		Φ76mm 300m	Aumento de la velocidad	0,64, 1,33, 2,44 (m / s)
		Φ219mm 150m	Max. Capacidad de levantamiento	25KN
		Φ500mm 50m	Diámetro de la cuerda de alambre	15 mm
Diámetro de la barra de perforación.		50, 60mm	Diámetro del tambor	200 mm
Rango de ángulo		90º ~ 70º	Diámetro de rueda de freno.	350 mm
Dimensiones (L × W × H)		2500 × 1100 × 1700 (mm)	Banda de freno	74 mm
Peso	Con motor diesel	1550kg	Bomba de aceite
	Con Motor Eléctrico	1450kg	Modelo	CB-25
Cabeza giratoria de equipo de perforación de núcleo			Desplazamiento nominal	40 l / min
Velocidad Positiva del Eje		70, 146, 179, 267, 370, 450, 677, 1145 (r / min)	Presión nominal	8MPa
Velocidad inversa del husillo		62, 157 (r / min)	Potencia (motor diesel o motor eléctrico)
Curso de alimentación del husillo		550 mm	Modelo (motor diesel)	N485Q
Capacidad de elevación del husillo máx.		68KN	Potencia nominal	24.6kW
Capacidad de alimentación del husillo		46KN	Velocidad nominal	1800r / min
Max. Par de trabajo		2550Nm	Modelo (motor eléctrico)	Y180L-4
Dispositivo de viaje si equipo de perforación de núcleo			Potencia nominal	22kW
Carrera		420 mm	Velocidad nominal	1450r / min

Características del equipo de perforación de núcleo

1. Estructura compacta de la transmisión mecánica, eje ligero, vertical para el diámetro grande del agujero pasante con Kelly hexagonal, transmisión garantizada del esfuerzo de torsión.
2. Mayor velocidad de rotación y alcance racional, adaptable para la perforación con la broca del diamante del diámetro pequeño o la broca del taladro del carburo del diámetro grande y la perforación del agujero de la ingeniería otra.
3. Durante el proceso de alimentación hidráulica controlada, tanto la presión como la velocidad de alimentación pueden ser reguladas para cumplir con los requisitos de diferentes perforaciones de estratos.
