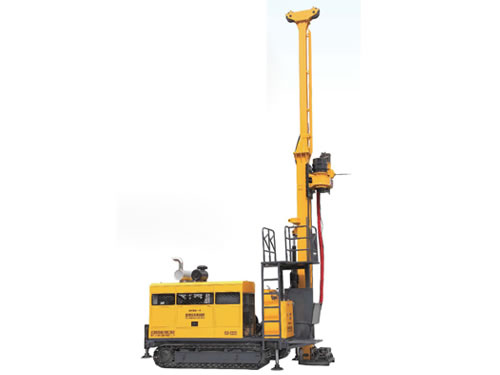

HYDX-4

HYDX-4 plataforma hidráulica total perforación de base puedetomar el lugar de los productos importados y ser aplicado en los campos de la geología,metalurgia, minas de carbón, petróleo, gas natural y agua subterráneaexploración. Zhedong Geológico Equipment Co., Ltd. fue fundada en la década de 1960,que participa en el procesamiento, fabricación y ventauna extensa gama de máquinas de perforación de núcleo. Excepto con abundante experienciaen su totalidad la plataforma de perforación base hidráulica,que ofrece consejos prácticos y eficaces en equipo de perforación para los clientes.

Uso de Core Drill Rig

HYDX-4 plataforma hidráulica total perforación de base puedetomar el lugar de los productos importados y ser aplicado en los campos de la geología,metalurgia, minas de carbón, petróleo, gas natural y agua subterráneaexploración.

Parámetros de Máquinas Core Drilling

Modelo		HYDX-4 completo hidráulica Núcleo plataforma de perforación
Motor diesel	Modelo	Cummins  6BTA5.9-C180
	Poder	132kW
	Velocidad	2200rpm
Parámetro básico de la capacidad de perforación	Φ55.5mmDrill Rig BQ	1000m
	Φ71 mmDrill Rig NQ	700m
	Φ89 mmDrill Rig HQ	500m
Rotador Capacidad	RPM	Cuatro cambios de velocidad sin escalonamientos 0-1100rpm
	Max. Torque	4200N.m
	Hold Diámetro	Φ98mm
	Max. Capacidad de elevación del husillo	150KN
	Max. Potencia Alimentación	60kN
Capacidad de elevación principal	Levantamiento de potencia (un solo cable)	57kN
	Diámetro del alambre de acero	12mm
	Longitud de alambre de acero	50m
Capacidad de alambre de acero de elevación	Levantamiento de potencia (un solo cable)	12kN (tambor desnudo)
	Diámetro del alambre de acero	6mm
	Longitud de alambre de acero	1000m
Mástil de completa plataforma de perforación base hidráulica	Altura del mástil	11m
	Mástil Ajuste de ángulo	0 a 90 °
	Perforación en ángulo	45 a 90 °
	Stroke Alimentación	3500 mm
	El deslizamiento Stroke	600 mm
Otros	Peso	9300kg
	Dimensiones  (L x W x H)	5100 × 2200 × 2890mm
	Transporte Camino	Crawler
Lodo Modelo Bomba		BW-150
Alcance de sujeción		55.5 to110mm

Características de las máquinas Core Drilling

1. diseño de tipo Crawler, la alimentación ylevantamiento de los rotadores son accionados por un motor de serie con el engranaje y la cadena con una largaaccidente cerebrovascular, 3.5mstroke.
2. La rotación del husillo es impulsado por unasolo motor. Tiene cuatro turnos mecánicas, y su velocidad puede ser ajustadopor la presión hidráulica con el cambio de velocidad continua.
3. El mástil tiene la función de deslizamiento ytocando el suelo; el eje levantado y bajado con cilindro de aceite, lo que podríaplegar para transportar y almacenar.
4. El eje tiene un agujero de gran diámetro yestructura de alta precisión.
